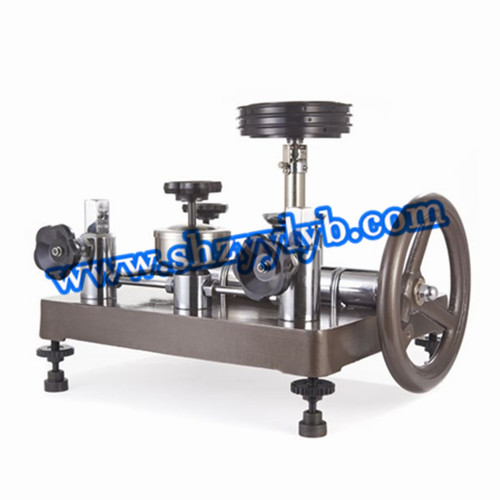

YU-6活塞式压力计
产品型号:YU-6
产品产地:上海嘉定区昌吉路28号
发布日期:2021-09-21
浏览次数:
咨询电话:021-56629198
关 键 词:上海自动化仪表四厂,活塞压力计
下一个产品 上一个产品

详细介绍

产品介绍

上海自动化仪表四厂活塞式压力计(以下简称压力计)主要适用于校验精度等级低于0.25级的精密压力表,亦可用来校验低一等级的活塞式压力计,各种工业用压力表或其他各类压力测量仪器,压力计适合在周围温度为10℃~30℃、相对湿度不大于80%的条件下工作。

主要技术指标

准确度等级

最大允许误差

0.05级

压力值在测量范围下限以下时,
为测量范围下限的±0.05%

压力值在测量范围以内时,
为实际测量范围下限的±0.05%

0.02级

压力值在测量范围下限以下时,
为测量范围下限的±0.02%

压力值在测量范围以内时,
为实际测量范围下限的±0.02%

基本参数

项目

单位

YU-6

标称范围

MPa

0.04~0.6

测量范围

MPa

0.04~0.6

活塞公称面积

cm2

1

承重底盘及活塞

公称质量

Kg

0.408

产生压力

MPa

0.04

专用砝码

产生压力

Kg

0.01

0.05

块数

6

10

工作液体及传压介质

-

变压器油(20℃时运动粘度9×10-6~12×10-6m2/s)

压力计重量(连砝码)

Kg

25

联接螺帽

mm

M20×1.5

结构与原理

压力计乃是应用静压平衡原理的计量仪器:即活塞本身和加在活塞上的专用砝码重量(G)作用在活塞面积(S)上所产生的压力(P)与液压容器内所产生的压力相平衡,来测定被校验仪表的压力大小:P=G/S 式中G=mg(m:砝码质量,g:重力加速度)产品出厂时g值用标准重力加速度来定。用户使用时g值应该当地重力加速度来定,并按计算值修正砝码G的重量
压力计系由校验泵(压力发生系统)和活塞部分(压力测量系统)两部分组成。
校验泵(压力发生系统)包括手摇压力泵(13)、油杯(1)、进油阀(3)及两个针形阀(2)、(15),在针形阀(15)上装有联接螺帽(8),用以连接被校验的压力表。
活塞部分(压力测量系统)由经过精密研磨后具有精确截面的活塞(5)、活塞缸(4)及与活塞直接相连的承重底盘(7)、承重底盘上的砝码(6)所组成。
校验泵和活塞部分安装在同一底座(14)上与导管(9)相连,中间装有针形阀(2)。整个压力计由四个水平调节螺丝(11)支撑,并借以装于底座上的水平泡(12)用以校准水平位置。

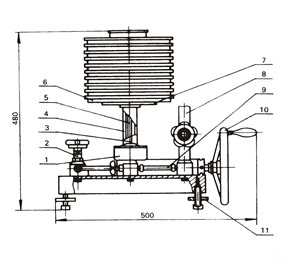

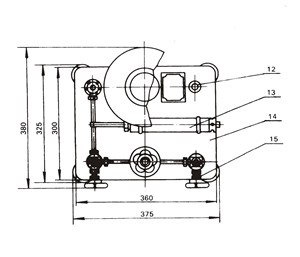

外形尺寸图

1.油杯 2.针形阀 3.进油阀 4.活塞缸 5.活塞 6.砝码 7.承重底盘 8.联接螺帽 9.导管 10.压力泵手轮 11.水平调节螺丝 12.水平泡 13.手摇压力泵 14.底板 15.针形阀
